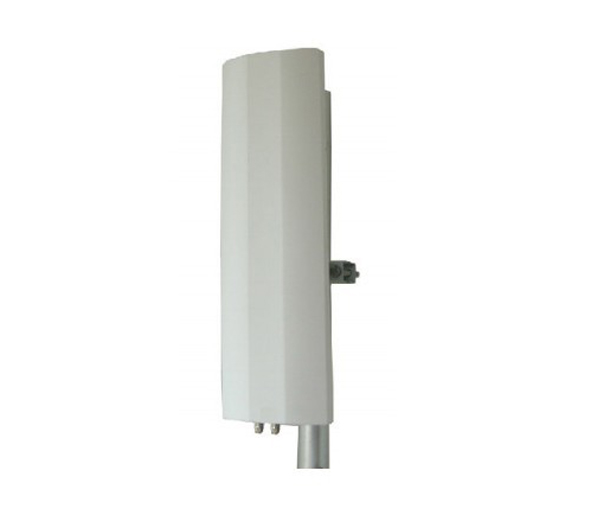

AW-5117N双极化扇区天线是为固定无线接入系统设计开发的扇形水平板状天线。该天线经过优化设计和精心调试，驻波性能好，增益高，前后比大；结构牢靠，具有很好的防振动冲击和防水防腐能力；外形尺寸小，安装方便，无论安装在铁塔上或楼顶上其方向图都不受影响。
电气参数 | |
型号 | AW-5117N |
频率范围-MHz | 5150～5850MHz |
带宽-MHz | 255 |
增益-dBi | 2*17dBi |
水平面波瓣宽度-° | 90° |
垂直面波瓣宽度-° | 9° |
驻波比 | ≤2 |
输入阻抗-Ω | 50 |
极化方式 | 垂直+水平 |
最大功率-W | 100 |
接头型号 | 2*N-K座 |
机械参数 | |
天线尺寸-mm | 454*137*30 |
重量-g | 2000 |
抗风能力 | 60m/s |
支撑杆直径-mm | Ф40～60 |
